基本配置

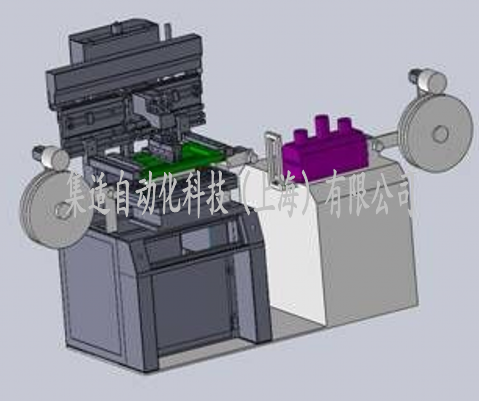

1.1 在线卷带式盘装导电板背面焊盘印刷机(不带钢网自动清洗功能)
1)采用日本进口伺服马达进行送料、收卷胶带、移位
2)采用日本进口高速导轨和松下进口马达来驱动刮刀座,确保印刷精度。
3)刮刀座可前后调节,以选择合适的印刷位置。
4)组合式印刷台板具有固定和定位功能、确保印刷位置固定。
5)校版方式采用钢网移动,并结合印刷(PCB)的X、Y、Z,校正微调方便快捷。
6)采用触摸屏人机界面控制,简单、方便更适于人机对话。
7)可设定单向及双向,多种印刷方式。
8)具有自动计数功能,方便生产产量的统计。
9)刮刀角度可调,钢刮刀,橡胶刮刀均适合。
10)人机界面具有屏保功能,保护人机界面使用寿命。
11)采用独特的程式设计,印刷刮刀座调节方便。
12)印刷机速度人机界面显示,可任意数字化调节控制。
13)一次印刷循环时间约30秒,每小时大约能印刷2500个导电板即20000个锡膏点。
技术参数:
印刷台面积:320×450mm
框架尺寸:370×470mm
基板厚度:0.2-2.2mm
台板微调:Front/Back±10mm R/L±10mm
印刷精度:±0.08mm
机器重复精度:±0.15mm
最小间距:0.25mm
使用空压:4-6Kgf/Cm2
使用电源:220V 50/60Hz 100W
机器尺寸:L×W×H:1200×700×1850mm((该尺寸仅供参考,验收以实际尺寸为准)
机器重量:400Kg
1.2在线风枪式固化焊锡机
1)使用日本进口光电传感器,检测送料上下限位;
2)采用进口PLC+触摸屏控制方式,控制加热时间、进给间隙、进给进程;
3)特制风枪,通过触摸屏及PLC给予加热最高温度和加热时间;
4)日本进口伺服马达移位、收料确保移位准确;
5)整个腔体具有密封功能,前后有抽风系统,确保废气排出;
6)带有收料功能和通讯系统,能与印刷机实现同步作业;
7)温度设置室温-到400℃;
8)机器尺寸:L600*W700*H1508mm(该尺寸仅供参考,验收以实际尺寸为准);
9)焊接产能:每小时约2500个导电铜板即20000个焊点。
