AOI自动光学检查仪

首页 > 产品中心 > 电子裝联辅助设备 > AOI自动光学检查仪 > AOI自动光学检测仪

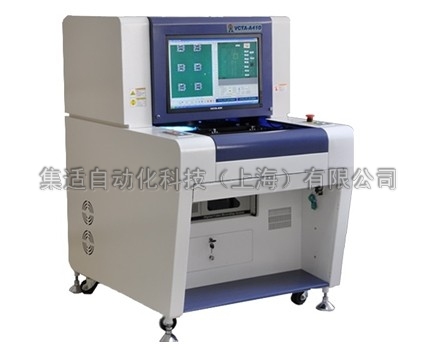

  • AOI自动光学检测仪
    上海集适自动化科技专业代理自动光学检测机。在介绍了其功能结构和工作原理的基础上,设计了一种针对其重复定位精度的简便有效的测试方法。如对焊接好的PCB板进行焊接质量的检测。

    基本配置



    类别

    CATEGORY

    项目

    ITEM

    规格参数

    SPECIFICATION

    视觉识别系统

    RECOGNITION SYSTEM

    判别方法

    INSPECTION

    结合权值成像数据差异分析技术、彩色图像对比、颜色提取分析技术、相似性、二值化、OCR/OCV、通路测试等多种算法

    Using multiple algorithms synthetically such as WIDMColor Image contrast technologyColor extracting technology, similarity, binarization algorithm ocr/ocv shot test and so on.

    摄像机

    CAMERA

    CCD彩色摄像机 分辨率:12/15/20微米/点 可选

    Color CCD camera: Resolution Option:12/15/20μ

    光源

    LAMP-HOUSE

    RGB环形LED结构光源

    Ring RGB LED lamp-house

    图像处理速度

    IMAGE PROCESSING SPEED

    0201元件

    0201 CHIP

    <10毫秒

    <10ms

    每画面处理时间

    PER-IMAGE TIME

    <170毫秒

    <170ms

    检测内容

    INSPECTION ITEMS

    锡膏印刷

    PASTE PRINTIG DEFECTS

    有无、偏斜、少锡多锡、断路、污染

    Misaligned, overflow, insufficient, pasting open, stain

    零件缺陷

    COMPONENT DEFECTS

    缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损

    Missing, misaligned, skewed, tombstone, billboard, overturned, reversed polarity, wrong, damaged

    焊点缺陷

    SOLDER DEFECTS

    锡多、锡少、连锡

    Overflow, insufficient, short solder, stain

    波峰焊检测

    WAVE-SOLDERING TEST

    少锡、多锡、焊点桥连或短路、虚焊、空洞

    insufficient, Overflow, bridging or short solder, cold solder joint ,porosity

    防静电措施

    ANTI STATIC MEASURES

    防静电插座,配防静电环

    Anti static electric outlet, anti static wreath

    机械系统

    MECHANISM SYSTEM

    PCB尺寸

    PCB SIZE

    25×25毫米~510×460毫米(根据客户要求定制更大尺寸)

    25×25mm- 510×460mm,  make bigger size according to clients’ demands

    PCB厚度

    PCB THICKNESS

    0.5毫米~2.5毫米

    0.5mm -2.5mm

    PCB翘曲度

    PCB WARP TOLERANCE

    <2毫米(有夹具辅助矫正变形)(特殊要求可定制)

    零件高度

    COMPONENT CLEARANCE

    上净高≤25mm 下净高≤70mm (特殊要求可订制)

    Top Side25mm  Bottom Side70mm

    最小零件

    MINIMUM SPACE PARTS

    0201元件

    0201 chip

    XY平台

    XYPLATFORM

    驱动设备

    DRIVER

    交流伺服电机系统

    AC server

    定位精确

    ORIENTATION

    <15微米

    <15um

    移动速度

    MOVING SPEED

    700毫米/秒(Max

    700mm/s

    软件系统

    SOFT SYSTEM

    操作系统

    OPERATION SYSTEM

    Microsoft Windows  XP Professional

    识别控制系统

    CONTROLLING & RECOGNIZING

    特点

    CHARACTERISTICS

    应用权值图像差异建模技术和独特的颜色提取分析技术,学习Ok样品,自动建立标准图像、识别数据及误差阀值

    WIDM, study OK template, automatically set template imaging, identify data and error numerical value

    操作

    OPERATION

    图形化编程,自带元件库,根据元件形状选择标准自动生成检测框,精确自动定位,微米位微调,制程快捷

    Graphic programming, take along with chip library and get a inspection frame according with chip shape, aureate position, micron adjust, and easy programming

    Mark

    点数

    MARK NUMBERS

    可选择2个常用的Mark点或多个Mark点使用

    2marks can be chosen

    识别速度

    RECOGNISING SPEED

    0.3/

    0.3s/pcs

    控制系统

    CONTROLLER

    电脑主机

    COMPUTER

    工业控制计算机,Intel双核CPU2G DDR内存,500G硬盘

    Industrial computerCPU Intel dual-core, MEMORY:2G, HARDDISK:500G

    显示

    DISPLAY

    22英寸液晶宽屏显示器

    22 inch TFT

    其它参数

    OTHERS

    机械外形尺寸

    MACHINE DIMENSIONS

    90厘米×108厘米×134厘米

    90cm×108cm×134cm

    重量

    WEIGHT

    480公斤

    480kg

    电源

    POWER SUPPLY

    交流220伏特±10%,频率50/60Hz,额定功率600W自带UPS不间断电源

    AC220V±10%, Single phase 50/60HZ, Power consumption 600W, Along with a unbreak power supply of UPS
