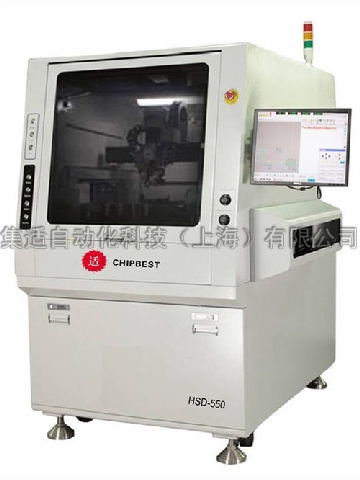

  • HSD-550点胶机
    1. 整体钢制,运行平稳,模块化設計,工业端子插拔,便于维护; 2. 配备SMEMA界面,与其他设备连线更便捷; 3. 采用高性能伺服马达+滚珠丝杠驱动,X、Y、Z三轴运动; 4. 专用铝合金轨道及皮带(铁氟龙)运输,自动/手动调节轨道宽窄; 5. 配备视觉检测系統,精确定位、自校误差; 6. 编程采用CAD导图或视觉示教,直接贴片机档导入,操作简单快捷; 7. 可安裝高速喷射阀(200p/s)或螺杆阀(5p/s,选配),螺杆阀灵活性大(倾斜0°- 35°,可180°旋转),且配备自动清洗功能; 8. 选配重量控制系统、镭射测量系统、恒温控制系统。

    基本配置



    型号/Model

    HSD-550

    外形尺寸/Overall DimensionL*W*H

    1300mm*1500mm*1760mm

    (不包括三色灯高度)

    重量/Gross Weight

    1200kg

    控制方式/Control Model

    PC+运动卡/PC+ Motion Card

    运行软件/Software

    Windows

    编程方式/Programming

    CAD导图+贴片机文件导入

    CAD File+chip+Mounter file Imported

    驱动/Drive

    伺服马达+滚珠丝杆/

    Servo Motor+Ball Screw

    轴数/Axis

    X/Y/Z

    最大移动速度/Max Moving Speed

    1000mm/s

    点胶工作范围/Coating Scope

    L450mm*W550mm

    组件最大高度/Max PCB Height

    50mm

    重复精度/Repeating Accuracy

    0.01mm

    轨道驱动方式/

    Conveying Driving Mode

    步进马达/Stepper Motor Driver + Stepping Motor

    调幅方式/Widen Mode

    自动/Auto 手动/Manual

    传送方向/Conveying Direction

    L-R or R-L

    通讯方式/Communication Port

    SMEMA接头/SMEMA Connector

    胶阀类型/Nozzle Type

    螺杆阀/喷射阀(任选)/Screw Nozzle or Jetting Nozzle

    最小点胶量/Single Jetting Volume

    0.33mm/nL

    调幅范围/Widen Range

    19-550mm

    电源/Power Input

    单相/

    Single-Phase 200-240VAC 50-60Hz

    总功率/Total Power Consumption

    5.1KW

    气压要求/Air Pressure

    0.4Mpa-0.6Mpa

    CCD视觉系统/CCD Visual System

    标配/Standard

    涂料监控/Material Detection

    选配/Optional

    3段式传送轨道/3-phase Conveying

    标配/Standard

    压板装置/Clamp Device

    标配/Standard

    螺杆阀可倾斜

    /Titling Angle (Screw Nozzle)

    选配/Optional0°/35°)

    (只可搭配一套胶阀)

    胶阀数量/Nozzle Quantity

    1个(标配/Standard

    2个(选配/Optional

    离线编程/Off-line Programming

    选配/Optional

    条码扫描/Barcode Scanning

    选配/Optional

    UPS

    选配/Optional

    加热系统/Heating System

    选配/Optional

    微重控制系统/Micro Weighting system

    选配/Optional

    镭射测高系统/

    Laser Height Measuring System

    选配/Optional

    单轨道结构/Single-Track Conveyor

    标配/Standard

    双轨道结构/Dual-Track Conveyor

    选配/Optional

    外置300CC胶筒供料系统

    MaterialSupplySyringe(Extemal,300CC)

    选配/Optional
