基本配置

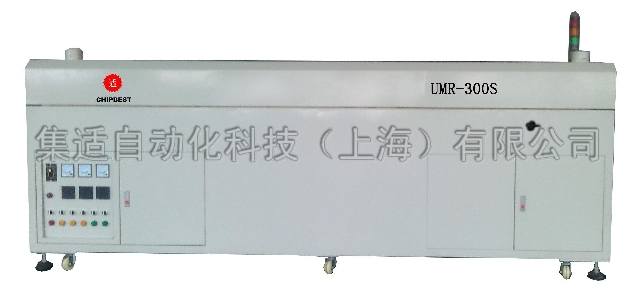

一、外形尺寸
二、设备参数
|
机体参数 |
|
|

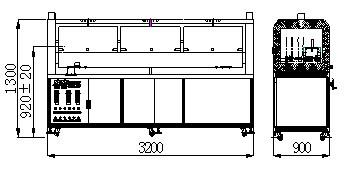

外型尺寸L*W*H |
L3200mm*W900mm*H1300mm |
|
重量 |
Approx.500kg |
|
PCB输送部分 |
|
|
PCB传输高度： |
920±20mm |
|
运输速度 |
0-3500mm/min |
|
传送方向： |
L→R（R→L） |
|
传输马达功率 |
AC220V 120W |
|
调幅部分 |
|
|
PCB宽度 |
MAX450mm |
|
调幅方式： |
手动调节 |
|
发热部分 |
|
|
发热管数量： |
18个 |
|
温区数量： |
3个 |
|
炉盖打开方式： |
气动升降 |
|
发热管类型： |
红外发热管 |
|
反光罩类型： |
不锈钢反光罩 |
|
温度调节范围： |
室温—150度 |
|
升温时间 |
5分钟 |
|
PCB板大小 |
MAXW450*L450 |
|
PCB板元器件过板高度 |
MAX50mm |
|
控制部分 |
|
|
电源 |
AC380V |
|
总功率 |
10KW |
三、功能说明
1. 主机架构部分：外壳：使用钢板液压精加工成；底部支架: 固定辅助设备：使用及带胶垫脚杯支撑机体；支架封板：使用冷板液压精加工成型，单面快速型，做电脑白色波纹面烤漆；加热管：使用红外发热管，总功率12KW，均匀安装，设备分3个温区。温度调节范围为室温—150度。
2. 自动输送系统部分：从左到右方向输送，输送导轨：使用专用铝导轨，双边同步安装，总长3200mm；导轨调节器：使用1组调节手轮及2组镀锌固定座4点同步调节轨道有效宽度成50-450mm；输送链条：使用带5毫米加长销型滚子输送链，与铝导轨嵌入式安装，配镀锌同步传动轮；在出口末端装置一套光电感应开关，板到机尾自动停送；驱动电机：使用P电子调速电机，转速快慢可调；炉盖打开方式是气动升降，便于操作。
