X-Ray透视成像检测仪

首页 > 产品中心 > 电子裝联辅助设备 > X-Ray透视成像检测仪 > X-Ray透视成像检测仪
  • X-Ray透视成像检测仪

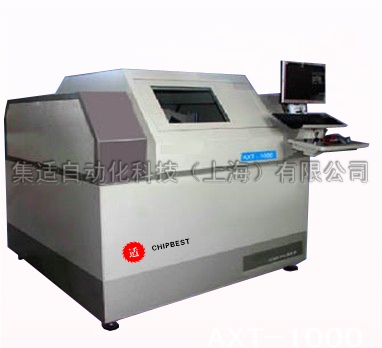

    AXT-1000 X-ray射线透视成像检测仪是一台高性能仪器,它具有极高的性能比,主要应用于电子工件,电子元器件及其它方面的内部无损伤X射线透视成像检测。采用进囗零部组装,高可靠长寿命。采用微焦点型X发射源,免维护型闭管式X光管,高清晰度摄像机人机对话简单、易操作。采用滑动门,工件装载容易,开门一X射线自动关闭。十字激光定位指示,检测图像U盘方便下载。五轴连动控制,XYZ三维移动,R 工件360度旋转,,W多角度成像(发射接收管可倾斜)可准三维立体检测。缺陷检测覆盖率高,误判率低。安全性好,机箱三层全铅封闭/辐射泄漏率符合国际标准/低价格高性能/价格为国内同类产品最低。

    基本配置

     1.       AXT-1000A

    类别Category)

    项目Item

    规格参数 Specifications

    X-Ray光管

    X-Ray light pipe

    光管形式

    Light pipe form

    封闭型

    管电压Voltage

    85kV

    管电流Current

    300uA

    焦点尺寸Focus size

    0.03mm(30um)

    X射线泄漏率

    Leakage rate

    1uSv/h

    成像系统 Image-forming system

    中心分辨率

    Center resolution ratio

    50Lp/cm

    有效视场

    Viewing field

    6inch9inch

    工作环境

    Working environment

    温度Temperature

    0-40

    湿度Humidity

    30-70RH

    电源Power

    220VAC /50-60HZ

    功率Power

    1KW

    其他

    Others

    最大PCB尺寸

    Max PCB size

    300mm-400mm

    机器尺寸Dimension

    1350mm x 1300mm x 1540mm

    机器重量 Weight

    1200kg

    检测平台Test flat

    XYZ、旋转、倾斜5轴连动、360度旋转

    控制系列

    Control system

    计算机 Computer unit

    2.4G主振工业控制计算机

    运动控制系统

    Moving control system

    5轴电机驱动器及运动控制卡

    图像系统

    Image system

    图像处理卡及软件



    2. AXT-1000H

    类别Category)

    项目Item

    规格参数 Specifications

    X-Ray 光管

    X-Ray light pipe

    光管形式

    Light pipe form

    封闭型

    管电压 Voltage(Max)

    100kV

    管电流 Current(Max)

    300uA

    焦点尺寸Focus size

    0005mm (5um)

    X射线泄漏率

    Leakage rate

    1uSv/h

    成像系统 Image-forming system

    中心分辨率

    Center resolution ratio

    50Lp/cm

    有效视场

    Viewing field

    6inch9inch

    工作环境

    Working environment

    温度 Temperature

    0-40

    湿度 Humidity

    30-70RH

    电源 Power

    220VAC /50-60HZ

    功率 Power

    1KW

    其他

    Others

    最大PCB尺寸

    Max PCB size

    300mm-400mm

    机器尺寸Dimension

    1350mm x 1300mm x 1680mm

    机器重量Weight

    1350kg

    检测平台 Test flat

    XYZ、旋转、倾斜5轴连动、360度旋转

    控制系列

    Control system

    计算机 Computer unit

    2.4G主振工业控制计算机

    运动控制系统

    Moving control system

    5轴电机驱动器及运动控制卡

    图像系统

    Image system

    图像处理卡及软件
