滤纸烘干回流炉

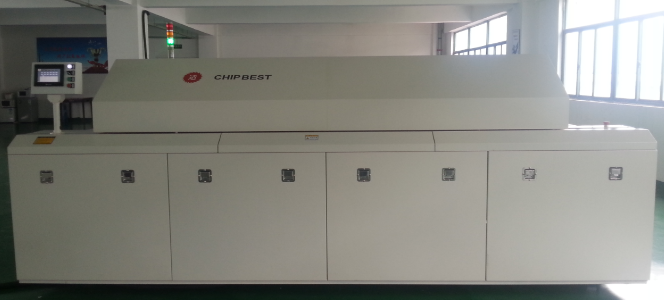

一、 外观示意图如下：

规格:
1)加热部分

—304不锈钢炉膛

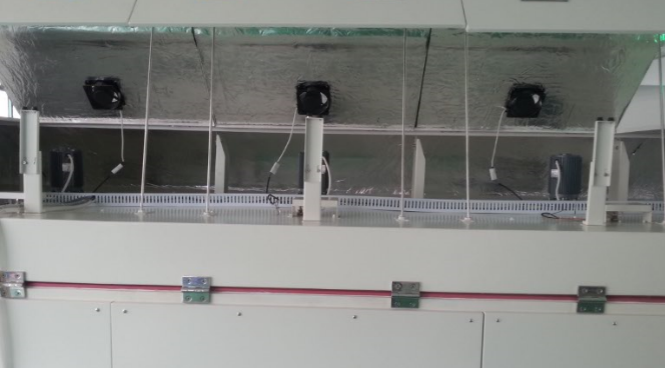

—增压式强制热风系统,直联高温马达驱动,加热区变频调整风速
—6个加温模块,(上3个/下3个),独立温控及开关

—温度控制范围:室温-200℃
—温度控制精度:±1℃(静态)
—上下纸面横向温度偏差: ±1℃

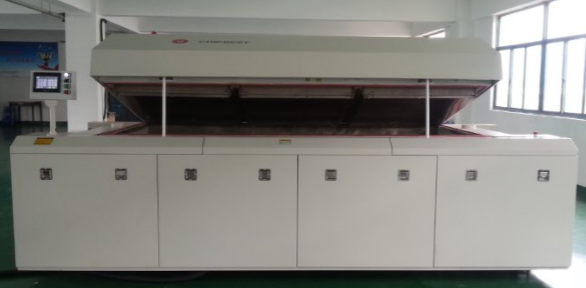

—采用电机驱动，升降炉膛，方便维修更换配件

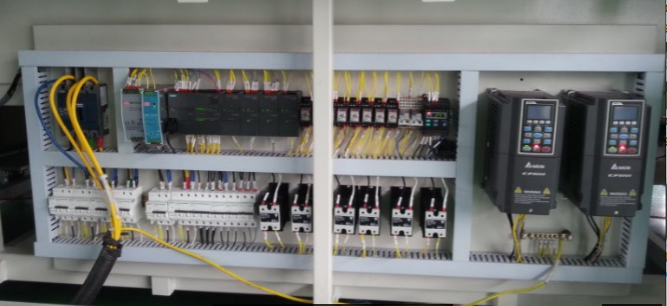

2）控制部分，

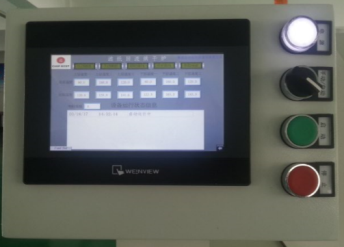

— 触摸屏

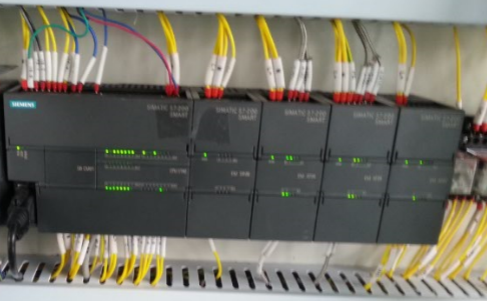

+PLC（西门子）

控制系统
— 热风马达异常警报

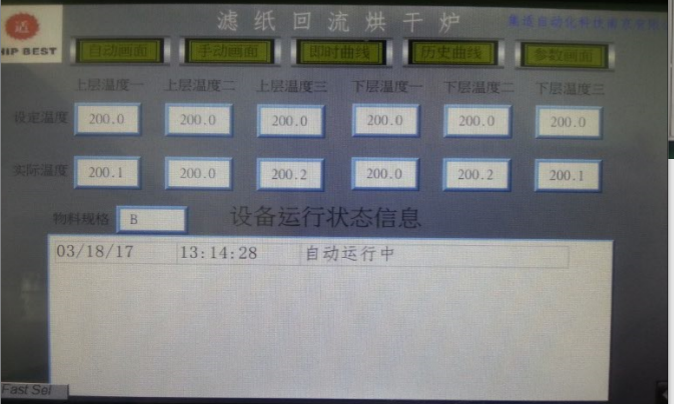

— 温度曲线分析，存储，调用功能,

— 热冲击度可控

3）传动部分

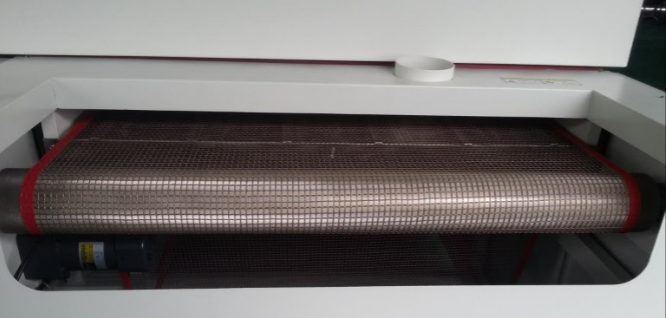

—采用特氟龙材质网带，减少摩檫和吸热量，达到节能减排效果
—传送速度:0.25-1.0M/Min,精度±2mm/min
—传送高度及方向:970±20mm, 左至右(标准)
—过纸宽度:970mm
—过纸高度:40mm

4）保护系统
—温度超差、传送速度超差报紧
—触摸屏自我诊断
—操作员密码管理,操作记录
—延时关机功能
5）机器规格

-外观采用乳白色喷塑外观
—机身尺寸: L4000*W1630*H1450mm（具体以实际尺寸为准）
—电源: AC 3Ф 5W 380V 50/60HZ
—启动功率: 36KW

— 运行功率:7- 10KW

—  室温到200摄氏度15分钟

6）温度控制

炉体外表温度不高于环境温度10度
