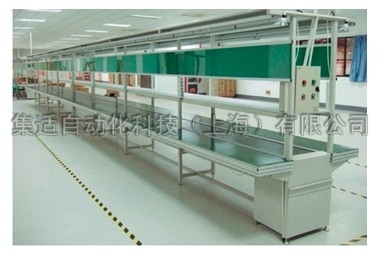

  • 4米长双边长条型皮带返修线
    长条工作台:采用&18mm密度板制作,四周PV白色扁条包边,双边排列,长条台面宽度为350mm<长度L=4米>,表面铺设&2普通绿色防静电胶皮。日光灯形式:工位上方单边设有40W单支带罩日光灯,采用飞利普灯管,全线贯通。

    基本配置

      (一) 线体配置

      1. 线体总述:线体采用PVC皮带输送,线体总长4米,输送带为普通绿色防静电皮带,皮带宽度为350mm,线体总高2000±20mm,线体工作面为750±20mm,支架采用40×40扁通制作。

      2. 仪表台:采用&18mm密度板制作,表面铺&2普通绿色防静电胶皮,宽438mm<长度L=4米>。

      3. 长条工作台:采用&18mm密度板制作,四周PV白色扁条包边,双边排列,长条台面宽度为350mm<长度L=4米>,表面铺设&2普通绿色防静电胶皮。

      4. 日光灯形式:工位上方单边设有40W单支带罩日光灯,采用飞利普灯管,全线贯通。

      5. 工艺指导书:上下采用专用H型铝材,看板为绿色和白色透明各一块,尺寸为A3纸大小。

      6. 插座系统:在线体支架上方位置设有插座,每米设有1只二位多用插座。

      7. 控制系统:在线体端部设有控制柜1个。

      (二) 动力张紧装置

      1. 动力装置:采用90W调速电机台湾品牌马达,调速范围为1~3m/min可调,计1套。

      2. 张紧装置:在线体端部设置丝杆调节张紧装置。
