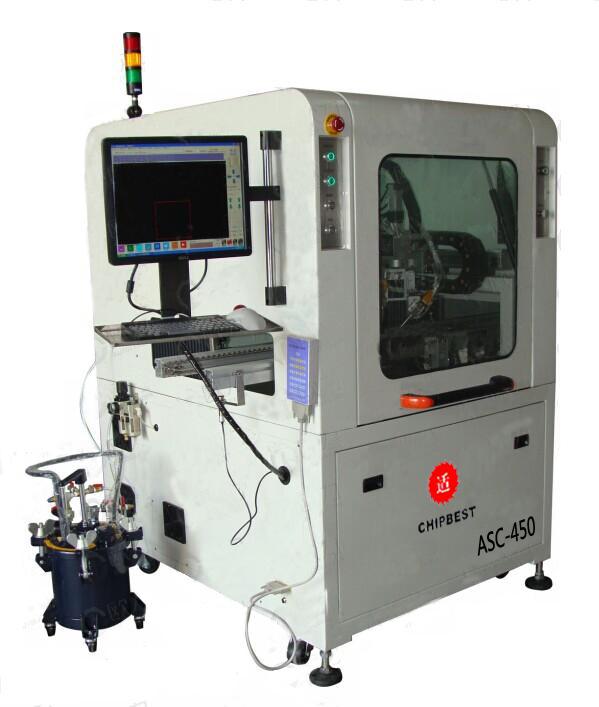

  • ASC-450全自动选择涂覆机
    集适自动化科技(上海)有限公司的选择性三防涂覆系统提供一个清洁、高效的全自动选择定位三防喷涂过程,避免喷涂到所选择的区域外,从而免去覆膜、去膜及修复过程。精确控制的喷涂阀门能确保50u-200u厚度的三防涂覆效果均匀一致,较手工喷涂、浸泡、涂刷等方式有了革命性的改进,大大提高生产效率和产品质量。

    基本配置

    一、 外形尺寸












    二、设备参数

    机器型号

    ASC-450

    机架外型尺寸L*W*H

    L1300mm*W1100mm*H1700mm

    重量

    800kg

    控制方式

    工控机+板卡

    操作方式

    电脑式控制

    编程方式

    手动示教

    运行程序存储数量

    1000个以上

    PCB传输高度:

    920±20mm

    运输速度:

    10000mm/min

    传送方向:

    L→R(R→L)

    传输马达功率

    AC220V 40W

    PCB宽度范围

    50-450mm

    调节方式

    手动调节

    X.Y轴驱动方式

    伺服电机+电动缸驱动

    X.Y轴最大运行速度

    1500mm/s

    X.Y轴定位精度

    0.2mm

    Z轴最大运行速度

    1000mm/s

    Z轴驱动方式

    伺服电机+高精度丝杆模组

    Z轴定位精度

     0.02 mm

    U轴驱动方式

    伺服电机+减速机驱动

    U轴定位精度

    0.1度

    U轴旋转角度

    ±180度

    R轴驱动方式

    2个SMC旋转汽缸

    R轴倾斜角度

    0-90度

    胶阀上下:

    3个双杆汽缸

    胶阀数量:

    3个

    胶阀类型:

    点胶阀、小雾花喷胶阀和大雾花喷胶阀各一个

    PCB板大小

    MAX:W450mm*L450mm

    PCB板元器件高度

    MAX70mm

    针式点胶阀涂覆宽度

    最小涂覆宽度:2mm

    针式点胶阀针嘴大小

    0.8mm

    边缘清晰度

    ±0.5mm

    细雾花涂覆宽度

    涂覆宽度:6-8mm

    喷涂厚度

    0.03 mm --1mm

    料桶容积

    一个10L不锈钢内桶带搅拌功能压力桶 + 一个小清洗用压力桶锈钢清洗用压力桶

    清洗功能

    设备自带清洗功能

    风机功率

    220v AC 750W

    最大流量

    120 m3/h

    照明部分

    设备自带照明光源

    检测部分

    设备自带UV检测光源

    电源

    AC220V

    气源

    4-6kgf/cm2

    总功率

    2.2KW



    三、功能说明

    1. 控制部分

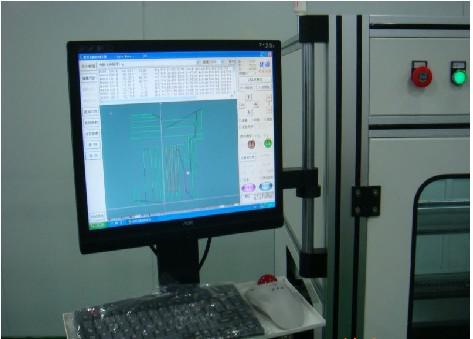

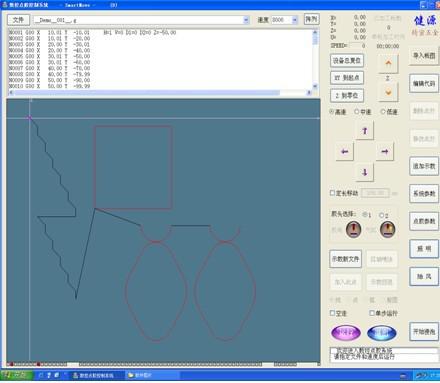

    工控机加板卡控制,显示器采用17寸明基正屏显示器、双飞燕大滚轮鼠标键盘操作方式控制,编程简单,操作方便;操作软件是自主开发的,维护方便;操作手柄为自主开发制作的手持式手柄,方便实用。编辑工作程序时,操作者可以根据PCB板上元件之间的宽度不同而选择不同的喷枪,并可以根据PCB板上元件高低的不同任意上升下降。设备能储存所有已经编辑好的程序,操作者可以根据不同的PCB板调用相应的程序。无工件喷涂时可自动浸泡胶枪,能有效地防止干涸而堵塞胶枪与胶管

    2. 机架部分:

    机架采用全钣金折弯焊接设计制作,结实,耐用;钣金采用静电喷粉烤粉的工艺完成,美观、清理方便。

    3. 工作部分:

    X,Y两轴为伺服马达驱动电动缸带动工作部分运动,更稳定,更精密,更安静;Z轴上下工作部分采用伺服马达驱动模组带动工作部件上下;U轴为伺服马达带动精密减速箱旋转工作部件;R轴为SMC进口旋转气缸带动喷枪旋转。雾花调压阀采用精细调压阀,稳定的气压系统保持出胶量的一致性,更能精准有效地控制边缘清洁度。胶枪上下采用双杆气缸带动,平稳、精度高。

    4. 输送部分:

    输送方向从左到右方向输送;动力采用马达带减速箱,运输速度10米/分钟;自主开发的输送线铝材方便、美观,输送方式为链条传动,输送宽度可以线性导轨导向手动调节,调节精度更高,调节范围为50-450毫米;链条为3分带挡片加长销不锈钢链条。

    5. 压胶装置:带搅拌功能10升储胶桶。

    6. 抽风装置:采用国产微型静音抽风机,小巧、耐用。

    7. 浸泡装置:利用普通不锈钢杯子,设计巧妙、更换方便。

    8. 照明检测部分:设备配有照明系统,并自带检测光源,方便实用。

    9. 清洗胶阀功能:设备自带清洗胶阀功能。

    10. 整板涂覆功能:设备自带扇形大雾化喷枪,能提供大面积涂覆,节省涂覆时间。



    四、工作概述

    集适自动化科技(上海)有限公司的选择性三防涂覆系统提供一个清洁、高效的全自动选择定位三防喷涂过程,避免喷涂到所选择的区域外,从而免去覆膜、去膜及修复过程。精确控制的喷涂阀门能确保50u-200u厚度的三防涂覆效果均匀一致,较手工喷涂、浸泡、涂刷等方式有了革命性的改进,大大提高生产效率和产品质量。





    工业电脑控制                   易学易懂的操作系统

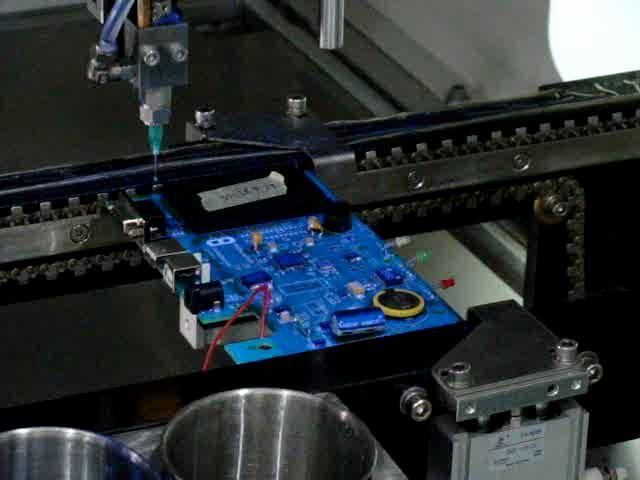

    喷涂前效果                       喷涂后效果



    全自动三防漆涂覆机六大优势:一次性投入,终身受益。

    高效率:自动涂覆,流水线作业,大大提高了产能。

    高品质:每个产品上三防漆涂覆量和厚度一致,产品一致性高,三防品质稳定可靠。

    高精度:选择性涂覆,均匀准确,涂覆精度远远高于人工。

    低成本:节约人工,节约了防护胶纸等耗材成本和节约了贴和拆防护胶纸时间,大大降低了生产成本和提高了人工利用率。

    节约胶:人工涂覆三防漆每个产品用量都不一致,膜厚不均匀,而机器选择性涂覆,雾化涂覆,膜厚适中准确,节约胶水。

    低碳环保:机器功率低,耗电少;机器采用全封闭结构,有多角度的废气回收和排污系统,避免车间空气受到污染,保护了员工身体健康,创造了安全的工作环境。
