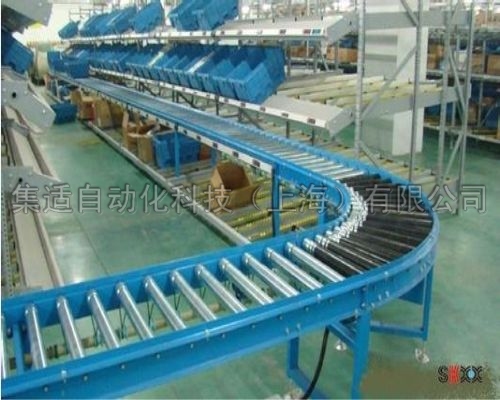

  • 滚筒线
    滚筒输送机适用于底部是平面的物品输送,主要由传动滚筒、机架、支架、驱动部等部分组成。具有输送量大,速度快,运转轻快,能够实现多品种共线分流输送的特点。

    基本配置

      一、滚筒线简介

      滚筒输送机适用于各类箱、包、托盘等货件的输送,散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。能够输送单件重量很大的物料,或承受较大的冲击载荷,滚筒线之间易于衔接过滤,可用多条滚筒线及其它输送机或专机组成复杂的物流输送系统,完成多方面的工艺需要。可采用积放滚筒实现物料的堆积输送。滚筒输送机结构简单,可靠性高,使用维护方便。

      二、滚筒线分类

      结构形式:按驱动方式可分为动力滚筒线和无动力滚筒线;

      按布置形式可分为:水平输送滚筒线、倾斜输送滚筒 线和转弯滚筒线。

      还可按客户要求特殊设计,以满足各类客户的要求。

      标准规滚筒线内宽度为200、300、400、500、1200mm等。也可按客户需求 采用其它特殊规格。

      转弯滚筒线标准转弯内半径为600、900、1200mm等,也可按客户需求采用其它特殊规格。

      直段滚筒所用的滚筒直径有38、50、 60、76、89mm等。

      三、滚筒线特点

      滚筒输送机适用于底部是平面的物品输送,主要由传动滚筒、机架、支架、驱动部等部分组成。具有输送量大,速度快,运转轻快,能够实现多品种共线分流输送的特点。

      机架材质:碳钢喷塑,不锈钢,铝型材。

      动力方式:减速电机驱动,电动滚筒驱动等形式。

      传动方式:单链轮、双链轮、O型皮带、平面摩擦传动带、同步带等。

      调速方式:变频调速,无级变速等。

      设备特点:滚筒输送机之间易于衔接过滤,可用多条滚筒线及其它输送设备或专机组成复杂的物流输送系统以

      及分流合流系统,完成多方面的工艺需要。可采用积放滚筒实现物料的堆积输送。滚筒输送机结构简单,可靠性高,使用维护方便,动力滚筒线考虑链条抗拉强度,最长单线长度一般不超过10米。

      定制滚筒输送机请致电或请确认以下技术参数:

      1、输送物体的长度、宽度和高度;

      2、每一输送单元的重量;

      3、输送物的底部状况;

      4、有无特殊工作环境上的要求(比如:湿度,高温,化学品的影响等);

      5、输送机属于无动力式或电机带动式。

      为确保货物能够平稳输送,必须在任何时间点都至少有三只滚筒与输送物保持接触。对软袋包装物必要时应加托盘输送。

      1、滚筒的长度选择:

      不同宽度的货物应选适合宽度的滚筒,一般情况下采用“输送物+50mm”。

      2、滚筒的壁厚及轴径选择:

      按照输送物的重量平均分配到接触的滚筒上,计算出每支滚筒的所需承重,从而确定滚筒的壁厚及轴径。

      3、滚筒材料及表面处理 :

      根据输送环境的不同,确定滚筒所采用的材质和表面处理(碳钢镀锌、不锈钢、发黑还是包胶)。

      4、选择滚筒的安装方式 :

      根据整体输送机的具体要求,选择滚筒的安装方式: 弹簧压入式, 内牙轴式, 全扁榫式, 通轴销孔式等。

      对于弯道机的锥形滚筒,其滚面宽度及锥度视货物尺寸和转弯半径而定。
