一、皮带流水线概述

　　皮带流水线是流水线的一种，近来占据了很大的市场，因此各个大企业纷纷改造，用流水线来节省人工和提高工作效率。它可输送的物料种类繁多、既可输送各种散料、也可输送各种纸箱、包装袋等单件重量较轻的产品、也可用于大型超市收银处的商品输送，用途广泛。

　　皮带式输送机具有输送量大、结构简单、维修方便、部件标准化等优点，广泛应用于矿山、冶金、煤炭等行业，用来输送松散物料或成件物品，根据输送工艺要求，可单台输送，也可多台组成或与其它输送设备组成水平或倾斜的输送系统，以满足不同布置型式的作业 线需要 ,适用于输送堆积密度小于1.67/吨/立方米，易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料，如煤、碎石、砂、水泥、化肥、粮食等。被送物料温度小于60℃。其机长及装配形式可根据用户要求确定，传动可用电滚筒，也可用带驱动架的驱动装置。皮带输送机结构形式多样，有槽型皮带机、平型皮带机、爬坡皮带机、侧倾皮带机、转弯皮带机等多种形式。常用的胶带输送机可分为：普通帆布芯胶带输送机、钢绳芯高强度胶带输机、全防爆下运胶带输送机、难燃型胶带输送机、双速双运胶带输送机、可逆移动式胶带输送机、耐寒胶带输送机等等。皮带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。

　　二、皮带流水线意义

　　皮带线可输送的物料种类繁多，既可输送各种散料，也可输送各种纸箱、包装袋等单件重量不大的件货，用途广泛。输送带有橡胶、帆布、PVC、PU等多种材质，除用于普通物料的输送外，还可满足耐油、耐腐蚀、防静电等有特殊要求物料的输送。采用专用的食品级输送带，可满足食品、制药、日用化工等行业的要求。 输送平稳，物料与输送带间没有相对运动，能够避免对输送物的损坏。与其它输送机相比噪音较小，适合于工作环境要求比较安静的场合。结构简单、便于维护;能耗较小，使用成本低。

　　三、工程规格参数

　　1、线体长度根据产品的装配工艺编排计算得出。

　　2、线体高度为2m，其中工作面高度750±20mm可调;

　　3、线体宽度：150mm～1000mm根据产品规格自由定;

　　4、线体配置： 1)日光灯;2)电风扇;3)气管配有快换节口;4)工艺图板;5)工作桌配有220V电源插座;6)进口输送带;7)专用铝合金。

　　5、动力配置：国产电磁调速/变频调速控制。

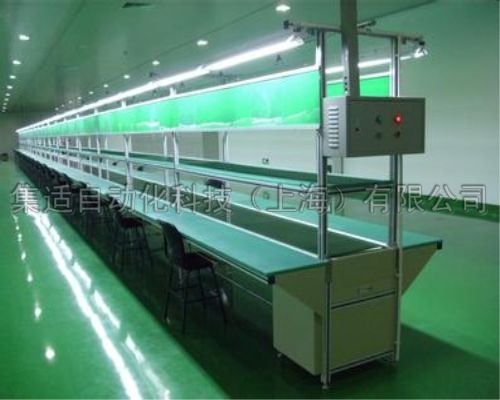

　　四、皮带线原理说明

　　皮带线采用皮带拖牵工作平面传送运动，来达到生产工艺目的，也有人管这种皮带流水线叫做皮带机或皮带输送机。这种皮带机采用组合式装配模式，工位数可按工艺要求设定。皮带输送机工位配置有电源插座、工艺图板、照明等，使整个程流达到快速、有序。

　　五、皮带线技术指标

　　1、日光灯2、灯罩3、工艺图板4、工位支架5、仪表格板

　　6、皮带7、铝合金型材8、工具箱9、可调脚蹄

　　六、皮带线参数
