电表整表焊接方案
——————————新型焊接流水线介绍
高效 节能 省人 实用

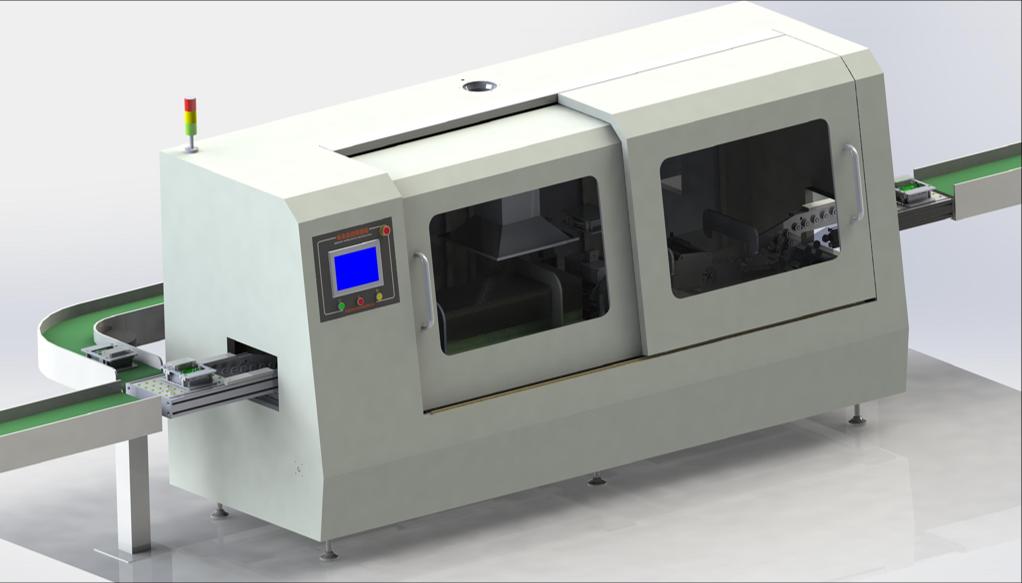

新型电表焊接流水线简介

 用途：为实现电表整表焊接工艺而设计的一种新型焊接流水线。

（电表模块与底壳装配后进行高质量焊接）
特点：高效，节能，焊点美观。
优势：相比其它焊接设备（如龙门机械手烙铁焊，选择性波峰焊，大型拼版载具焊等），具有产能更高，性价比高，维护简单，性能稳定，耗材省（省电，省助焊剂，省锡）。
理论产能：≥700 个/小时，生产节拍 5 秒。
人员需求：2 人；一人负责入口放表，一人后方取表；
电力消耗：5KW.h；
锡渣量：1.6 公斤/8 小时；
焊接方式：喷流波峰焊接。
预热方式：二预热区，局部热风；
助焊剂喷涂：局部涂敷；
周转治具数量：12 个；
流转方向：左进右出，或右进左出；
锡炉容量：65 公斤；
焊接机内部流程：
流水线前端人工操作步骤：
第一步：放表。把表放入开合式治具； 第二步：合盖。合上磁吸式盖；
第三步：推入。把治具推入接驳口传输皮带区。
流水线后端人工操作步骤： 步骤操作相反步骤，不再赘述。
客户案例：
一、焊接位置：上图红线内 15 个焊点； 二、产能需求：8 小时完成 5300 只；
三、人员比对：原来手工焊人员需求 9 人；自动焊接：2 人；节省人数：7 人；
四、焊接质量比对：图一为自动焊接线焊接，图二为手工焊接。
从焊点外观比对，手工焊接存在小锡珠和松香痕迹，焊点不光亮。
透锡一般。机器焊接的焊点光亮，透锡好，焊点一致。
生产现场图片：
前段：模块与表壳装配
中段：自动化焊接
后段：装上盖
