  • 焊锡非标自动化设备

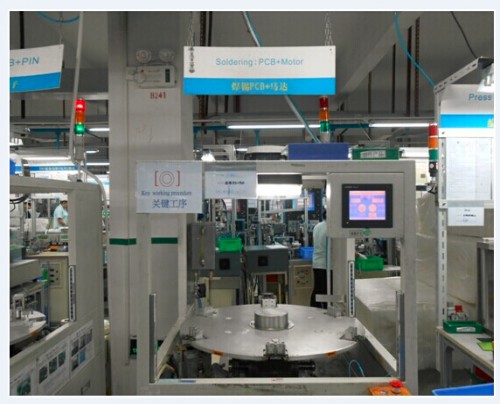

    集适自动化科技专业承接定制焊接PCB连接马达焊锡设备,自动化作业,可节省人工,保证焊锡品质,提高生产效率,是您的最佳选择。

    基本配置

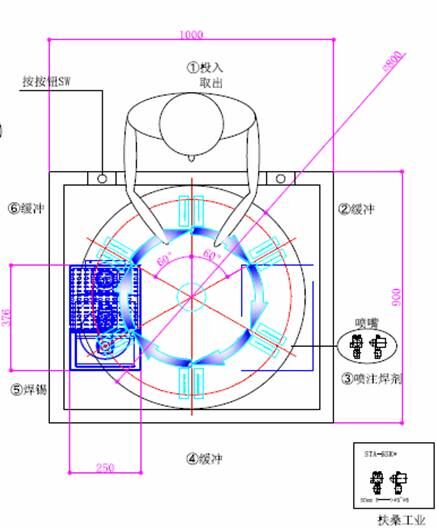

    一、焊锡非标自动化设备流程(采用圆盘式焊锡):




    二、方案描述:
          本方案设计为圆盘式自动化生产设计。其中焊锡段采用异形喷口,一次多点焊接设计,确保产能。每2块PCB板为一组。
         第一工位人工治具:人员将PCB及元件装入圆盘上的治具并固定。转入下一工位;
         第二工位自动选点涂覆助焊剂:采用程序控制机械手,针对设定的焊锡点进行选点涂覆助焊剂,节省80%以上助焊剂用量;(用海绵直接和焊点位置接触)
          第三工位选点自动焊锡:采用程序控制选点焊锡锡炉或PCB板定位、升降、波峰焊锡。完成焊锡PCB板转入下一工位;
          第四工位拆除。放料人工将焊接好的产品拆出。

    三、方案优势:
    1. 人工节省:
        整个设备只需 1 个人操作,节约人工,降低生产成本。
    2. 保证焊锡品质:
         自动化设备自动控制——稳定性高,每个焊点都以最佳的焊锡时间、上锡量等焊锡工艺要需焊接,确保品质。
    3. 生产效率:
        每 2 块PCB板的 焊锡节拍为15s。预计可达到产能在3600PCS/8H, 450PCS/H 。
    4. 自动化作业:

       人员作业内容简单、方便、入职可轻松上线作业。
