  • 三星贴片机DECAN F2
    高速/泛用贴片机DECAN F2是三星贴片机中最优质的产品,实现了同级产品中最高的产能及贴装精度,为了提高产能及泛用性,在业界最初适用了可在现场进行更换的模组式轨道。通过于此,可实现最优的PCB Flow, 可在现场将标准设备改装成大型PCB对应设备。选用固定相机或托盘供料器等选项,可扩大元器件的对应范围,亦可构成高产能的DECAN Line。

    基本配置

      一、产品说明

      高产出

      为提高产能,将PCB传送路径进行最优化

      模组式轨道

      ▶ 通过可在现场更换的模组式轨道,根据生产线构成可组装最优的轨道模组 (Shuttle↔ Dual)

      ▶ 通过Shuttle Conveyor的高速化,缩短了PCB供应时间

      为实现设备的高速化,将Head移动路径最小化

      双伺服控制

      ▶ 通过Y轴适用线性马达,以及双伺服控制,实现了高速化

      高速飞行头

      ▶ 通过吸料后在移动过程中识别元器件,将Head的移动路径最小化

      ▶ Z轴单独驱动的10 Spindles Head结构

      高精度

      贴装精度 : ±40㎛ (0402)

      ▶ 适用了高精密Linear Scale及Rigid Mechanism

      ▶ 提供精度补正方案及多种自动校正功能

      高泛用性生产线方案

      通过加强泛用性及产能,提供最优的LINE Solution

      DECAN Line

      ▶ 根据选项组合,可构成从Chip件到异型元器件均可对应的最优生产线

      可在现场进行改装的大型PCB对应设备

      ▶ 在生产现场可将标准设备改装成大型PCB对应设备

      - 最大可对应 740 x 460mm PCB

      异型元器件对应(包含托盘料)

      ▶ 适用固定相机选项时,最大可对应 □42mm IC

      操作便利

      加强了设备软件管理便利性

      ▶ 设备内装最优化的软件,可实现简单的程序制成/编辑

      ▶ 通过大型LCD画面,提供多样的作业信息

      高便利性的高精度电动 Feeder

      ▶ Calibration Free & Maintenance Free 电动 Feeder

      ▶ 通过Reel Bank一体型结构的Single Feeder,提高了作业便利性

      ▶ 通过Feeder间元器件吸取位置的自动排列功能,可提高实际产能

      通过自动接料,实现作业量减半功效 (SMART FEEDER)

      ▶ 业内首次实现了自动送料及自动接料功能

      - 手动进行的Feeder准备及接料作业改为自动方式,大幅缩短了作业时间

      ▶ 实现接料用耗材的0消耗

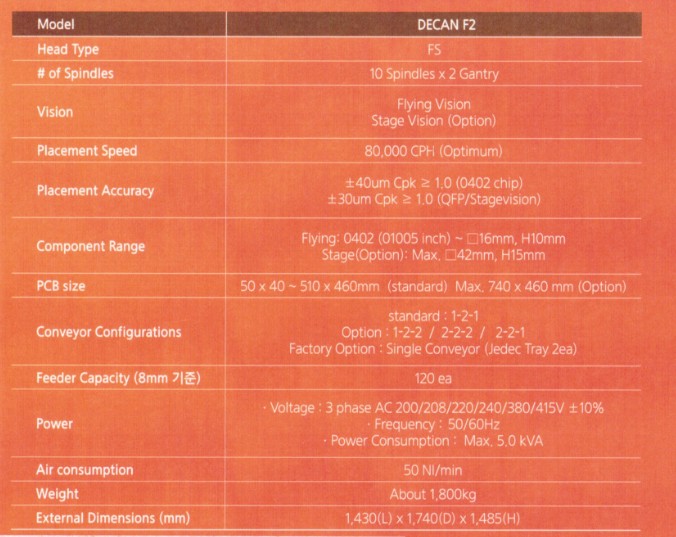

      二、技术参数
