首页 > 产品中心 > 电子表面裝联设备(SMT) > 锡膏印刷机 > SP1-W锡膏印刷机

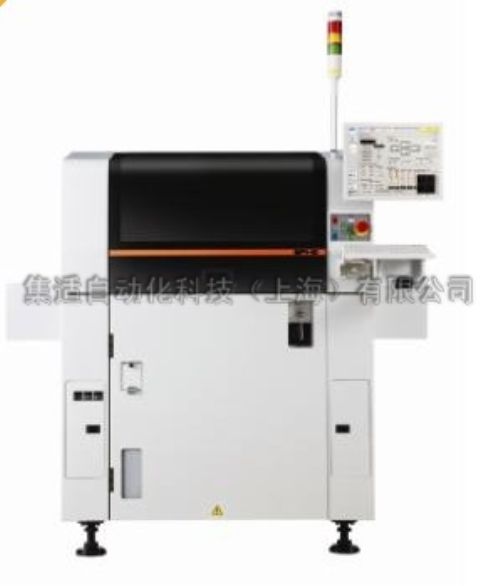

  • SP1-W锡膏印刷机
    在原有SP1系列基础上扩大了基板和钢网对应尺寸,从而增加了泛用性的锡膏印刷机SP1-W,通过最高的印刷品质、清洗时间的缩短,提高了实际产能。

    基本配置

      一、产品说明

      加强PCB及钢网对应能力

      PCB对应范围扩大到510 x 460mm,从而扩大了设备的泛用性

      • PCB对应范围扩大,从手机到TV,PC等产品均可印刷

      • PCB对应范围虽扩大,但精度还维持12.5㎛@6σ水平,Cycle time为5秒,实现了高品质印刷。

      可对应多种钢网尺寸

      • 配备了适用不同尺寸钢网的夹持结构,可使用550 ~ 736mm尺寸,并且通过手动调宽方式简单调整。

      • 可调钢网尺寸: 550,600,650,736mm

      钢网调节部分

      多样的轨道构成

      可配合使用者的生产环境组成轨道.

      • 可根据客户需求,支持单轨,双轨,延长轨道

      清洗时间减少

      通过改善清洗作业顺序,有效缩短了清洗时间,提高了实际产能

      加强了刮刀更换的便利性

      更换刮刀时,将手动转动螺丝进行装卸的方式变更为一触式更换,实现了简单的刮刀更换

      增强了使用者便利性

      支持不同种混流生产功能

      • 使用双轨(bypass)模式时,可用2台印刷机进行生产,从而可实现高速,混流生产

      2维条码追溯功能(最大:5mm)

      • 识别PCB上的2维条码,保存PCB信息后,可追溯不良

      SP1反馈功能

      • 接收到SP1印刷不良信息后,可自动检查并清洗钢网开口部,并自动补正PCB的位置,从而提高印刷品质及生产直通率。

      提供基本PCB程序及参数

      • 根据产品种类,提供基本程序及参数,从而实现了使用者操作的最少化

      自动供应锡膏装置

      自动设置钢网位置

      印刷高度自动调整

      温控单元(外装型)

      风扇(内装型)

      二、技术参数

    设备型号 SP1-W
    印刷速度 7秒
    印刷精度 ±12.5@6σ
    印刷湿度 ±25@6σ
    对应PCB 最小(mm) 50(长)×50(宽)
    最大(mm) 单轨 510(长)×460(宽)
    双轨 330(长)×310(宽)
    PCB厚度 (mm) 0.4~5.0
    钢网尺寸 最小(mm) 550(长)×650(宽)
    650(长)×550(宽)
    最大(mm) 736(长)×736(宽)
    厚度(mm)  30~40
    匹配 中心标准
    视觉 功能 基准识别检测
    视野 (mm) 10.6×8.0
    基准形状 ●,▲,■,◆,+
    功率 电源 100/110/120/200/220/240V 单相(50/60Hz)
    最大4.5kVA
    气压 压力4.5~7.0kgf/c
    最大600~700Nl/min
    设备重量 约1,620kg
    设备尺寸 1,540(长) ×1,650(宽) ×1,447(高)
