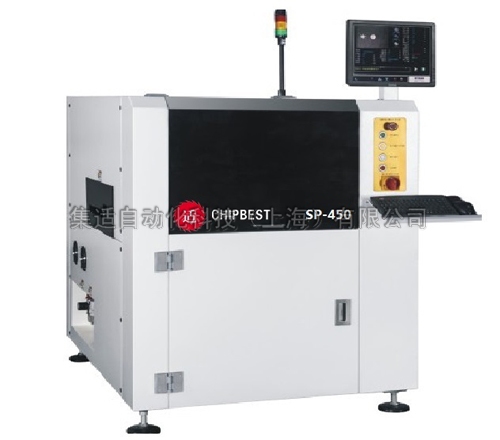

  • SP-450全自动视觉印刷机
    CHIPBEST专利的数学运算模型,确保机器实现高精度的对位,轻松实现01005的锡膏印刷。优化设计的模组驱动结构有效提高平台调校稳定性,在微动调整下实现超细的传动,使机器符合更高精度要求的印刷。结构简单可靠、调节方便,可以快速实现不同厚度PCB板的PIN针顶升高度的调节。

    基本配置

      A:标准配置

      1. 精度

      CHIPBEST专利的数学运算模型,确保机器实现高精度的对位,轻松实现01005的印刷。

      2. HTGD 专用调整平台

      优化设计的模组驱动结构有效提高平台调校稳定性,在微动调整下实现超细的传动,使机器符合更高精度要求的印刷。结构简单可靠、调节方便,可以快速实现不同厚度PCB板的PIN针顶升高度的调节。

      3. 图像及光路系统

      全新的光路系统--均匀的环形光和高亮度的同轴光,配以无极调节亮度的功能,使得各类型的Mark点均可很好的识别(包括凹凸不平的Mark点),适应镀锡,镀铜,镀金,喷锡,FPC等各类型不同颜色的PCB。四路光源可调,远心镜头,上下同照钢网和PCB板。

      4. 可编程的悬浮式能平衡自重的自适应刮刀

      独立直联式步进马达控制,内置精确压力控制系统,能精确的测定刮刀原始压力值,需顾及刮刀片类型,长度,重量或者厚度的变化。编程实现印刷工艺灵活多变;针对于前后刮刀压力所需不同及升降的稳定性而设计,防止锡膏外泄及刀片具有一定弹性的装夹设计,刮刀的压力,升降速度,印刷速度,印刷范围均软件可调,为客户提供了多种脱模方式来适应不同下锡要求的PCB板,为客户提供了一个良好的印刷控制平台。

      5. CHIPBEST印刷机的PCB定位系统

      平皮带传动,有效提升导轨运力,运速,步进马达驱动,可编程实现不同的运输速度及动作,新概念导轨,无缝传输确保PCB运输的可靠性,顶部四连杆压板机构,侧面弹性夹持机构。编程调节压力,底部多点局部真空,磁性顶针,等高块。

      6. 清洗系统

      自动有效的分离式清洗结构, 大功率风机加文丘里真空发生装置抽真空, 柱塞喷射系统加可编程的涂抹棒涂抹清洗液, 干﹑湿﹑真空三种清洗方式,并可任意选择自由组合,用户可根据实际需求设定清洗周期﹑时间及速度等参数, 长短擦拭纸通用,拆卸方便,节约资源;加强型的真空栅,充分利用风机效率,更有利于清洗。

      7. 电控系统

      采用自主研发的模块化集成电路,安全、便于维修;在运动过程中修改参数,真正实现暂停功能。

      8. 高适应性钢网框装夹系统

      只需输入钢网MARK点位置就可以自动定位,更方便用户不同大小钢网的灵活更换,可支持钢网最小为420×500mm,最大为737×737mm,厚度20~40mm

      9. 简单易用的图形化中/英文操作界面

      采用windows XP操作系统,独立研发的图形化人机界面:尤其在做程序文件的导航效果,方便所有操作人员快速熟悉操作;菜单式中/英文切换,操作日志,故障记录/故障自诊断/故障分析提示/光报警等功能,使得操作简单,方便。

      B:规格

      1) 基板尺寸:50X50mm~450X320mm(T:0.4mm~14mm)

      2) 网框尺寸:370X470mm~737X737mm

      3) 传送方向:左至右或右至左(软件调整)

      4) 传送高度:900mm±40mm

      5) 机身尺寸:单体1140(L)X1400(W)X1480(H)mm;

      6) 电 源:AC 220V/Φ2.5KW

      7) 气 源:5bar
